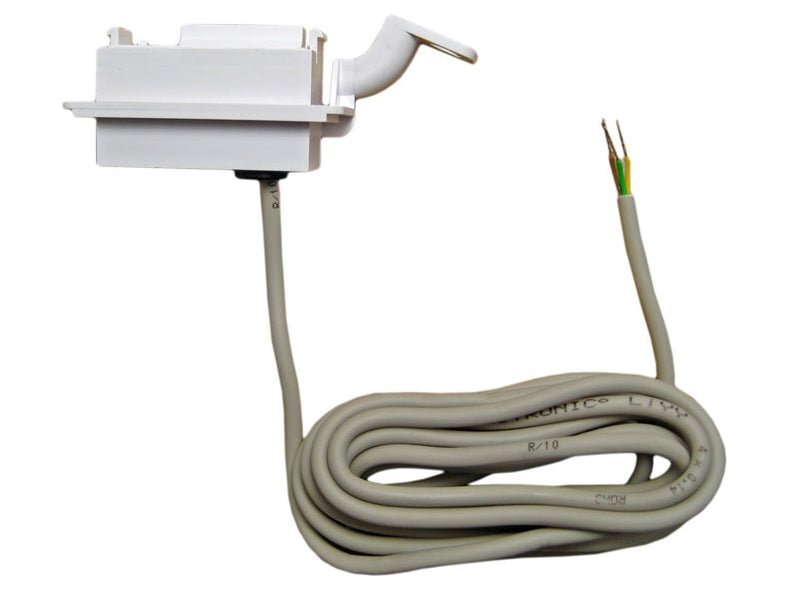

Metrix Impulsnehmer NI-3 für Metrix & Apator-Gaszähler

€ 32,50
inkl. MwSt.
Versand wird beim Checkout berechnet.


Versand & Lieferung

Mehr zu unseren Versandrichtlinien, Preisen etc. finden Sie hier.

Beschreibung
Der Impulsnehmer NI-3 ist ein Niederfrequenz- Kontaktimpulsnehmer, bestimmt für das Erzeugen und Weiterleiten eines elektrischen Impulses zum Zweck der Registrierung des Volumenverbrauchs und des Gasflusses in elektrischen Systemen. Er ist geeignet für Gaszähler der Firma Metrix.

Der auf der Zahlenrolle des Zählwerkes montierte Permanetmagnet bewirkt beim Vorbeilaufen am Impulsnehmer das Schließen des Arbeitskontaktes. Dabei entsehen Impulse, deren Anzahl proportional zu den Umdrehungen der Zahlenrolle ist. Der Sicherheitskontakt erzeugt einen Impuls in folgenden Situationen:
Versuch, den Impulsnehmer durch ein starkes Magnetfeld zu blockieren
Durchtrennen der Kabelverbindung zwischen Impulsnehmer und dem angeschlossenen Aufzeichnungsgerät.

Impulsnehmer des Typs NI-3 können an allen Gaszählern der Firma Metrix, die ab dem Jahr 2005 produziert wurden und in der Typenbezeichnung am Ende ein „L” (z.B. 2G10L) aufweisen, ohne Verletzen der Eichplombe zu einem beliebigen Zeitpunkt während des Einsatzes des Gaszählers montiert werden. Die Montage des Impulsnehmers darf nur durch eine dazu bevollmächtigte Person ausgeführt werden.

Aufbau des Impulsnehmers
Der Impulsnehmer besteht aus folgenden Baugruppen:
  • Gehäuse
  • Kontaktbaugruppe

Das Gehäuse ist aus Kunststoff gefertigt und verfügt über Clipse, mit welchen es im Impulsnehmeraufnahmeschacht am Zählwerk befestigt wird. Im Gehäuse befindet sich die Kontaktbaugruppe.
Die NF-Kontaktbaugruppe, bestehend aus einem Arbeits- und einem Sicherungskontakt, ist mit einem 4-adrigen Kabel verbunden und hermetisch eingegossen in einem Korpus.

Technische Details
  • Versorgungsspannung max.: 24V DC
  • Stromstärke max.: 100mA
  • Schaltleistung max.: 0,6W
  • Impulsdauer min.: 0,3s
  • Widerstand max.: 075 Ω
  • Länge des Übertragungskabels: 2m
  • Arbeitstemperaturbereich: -25ºC - +50ºC

Lieferumfang
  • Impulsnehmer NI-3
Datenblatt

Datenblatt (EN)
